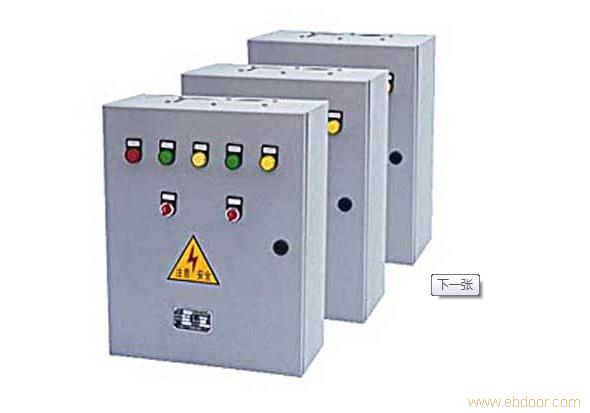

水泵变频器

　　■内置PID和先进的节能软件

　　■可实现一托一分时段多点压力定时功能

　　■高效节能，节电效果20%～60%(根据实际工况而定)

　　■简便管理，安全保护，实现自动化控制

　　■延长设备寿命、保护电网稳定、保减磨损、降低故障率

　　■实现软起,制动功能

编辑本段二、应用行业

　　□恒压供水 □消防设备 □楼宇供水 □环保设备 □水处理设备 □环境工程

编辑本段三、三晶水型变频器在恒压供水上的应用

　　1. 节能，可以实现节电20%-40%，能实现绿色用电。

　　2. 占面积小，投入少，效率高。

　　3. 配置灵活，自动化程度高，功能齐全，灵活可靠。

　　4. 运行合理，是软起和软停，可以消除水锤效应，电机轴上平均扭矩和磨损减小，减少了维修量和维修费用，水泵寿命大大提高。

　　5. 变频恒压调速直接从水源供水，减少了原有供水方式二次污染，防止了很多传染疾病传染源头。

　　6. 通信控制，可以实现无人值守，节约了人力物力。

　　二、节能原理

　　由水泵工作原理可知：水泵流量与水泵（电机）转速成正比，水泵扬程与水泵（电机）转速平方成正比，水泵轴功率等于流量与扬程乘积，故水泵轴功率与水泵转速三次方成正比（既水泵轴功率与供电频率三次方成正比）。

　　上述原理可知改变水泵转速就可改变水泵功率。

　　流量基本公式：

　　Q∝N H∝N2 KW=Q＊H∝N3

　　以上Q代表流量，N代表转速，H代表扬程，KW代表轴功率。

　　例如：将供电频率由50Hz降为45Hz，则P45/P50=（45/50）3= 0.729，即P45=0.729 P50；将供电频率由50Hz降为40Hz，则P40/P50=（40/50）3= 0.512，即P40=0.512 P50。

　　水泵一般是按供水系统设计时工况需求来考虑，而用水系统实际使用中有很多时间不一定能达到用水量，一般用阀门调节增大系统阻力来节流，造成电机用电损失，而采用变频器可使系统工作状态平缓稳定，改变转速来调节用水供应，并可降低转速节能收回投资。

　　从下图我们可以形象看到三种流量控制方式比较

　　100KW三种流量控制方法耗电实测比较表

　　

流量%	变频器轴功率 KW%	输入阀门控制轴功率KW%	输出阀门控制轴功率KW%	理想轴功率KW%
50	15	60	84	12.5
60	25	64	89.5	21.6
70	38	68	95	34.3
80	55	72.5	99.5	51.2
90	79	84	103.5	73
100	108	106	107	100

　很多电机拖动设备都存裕量较大、 工作效率低、电能耗量大、启动电流 大、工作噪声大等难题。且不断影响 企业经济效益，而投资变频器可以从 根本上解决这些问题，一般情况下， 完全可以改善工艺条件,投资回收期 不超过10个月。

　　三、变频调速恒压供水设备主要应用场合

　　1、高层建筑，城乡居民小区，企事业等生活用水；

　　2、各类工业需要恒压控制用水，冷却水循环，热力网水循环，锅炉补水等；

　　3、中央空调系统；

　　4、自来水厂增压系统；

　　5、农田灌溉，污水处理，人造喷泉；

　　6、各种流体恒压控制系统。

　　四、变频恒压供水设备系统组成

　　变频器是整个变频恒压供水系统核心部分。其系统组成框图见图1

　　图中，水泵电机是输出环节，转速由变频器控制，实现变流量恒压控制。变频器接受PID控制器信号对水泵进行速度控制，压力传感器检测管网出水压力，把信号传给PID控制器，PID控制器调节变频器频率来控制水泵转速，实现了一个闭环控制系统。SAJ-8000变频器本身具有PID调节功能，可以不选用外置PID调节器，调节更加平稳。

　　五、SAJ-8000P系列变频器变频恒压供水系统中应用和设置步骤

　　(1)假设反馈通道选择VI(0~10V)，远传压力表的量程范围0~1Mpa

　　(2)接线

　　FWD与DCM闭合时变频器启动 MI1与DCM闭合是PID有效 F040设定为40，输出频率由PID输出决定

　　(3)设定的参数如下：

　　·F039以实际需要，一般设定为外部端子控制，即F039=2；

　　·F040=40输出频率由PID输出决定；

　　·F041=50 PID启动，即MI1功能选择为PID启动功能；

　　·F073=0.1 PID输入选择0表示PID的设定值来源，由F027 设定；1表示PID的反馈值来源，模拟输入VI为来源；
